Kā īpaši precīzi apstrādāt gultni

Kas ir īpaši precīza slīpēšana?
Īpaši precīza slīpēšana ir sava veida padeves kustība, lai panāktu apdares procesa mikroslīpēšanu. Virsma pirms ultra-apdares apstrādes parasti ir precīza virpošana un slīpēšana.

Konkrēti attiecas uz labos eļļošanas un dzesēšanas apstākļos ar smalkgraudainu abrazīvu (whet), lai uz apstrādājamo priekšmetu izdarītu nelielu spiedienu, un vertikālas, sausas sagataves rotācijas virzienā, griešanos ar noteiktu apstrādājamās detaļas ātrumu ātrai un īsai kustībai atpakaļ. apdares apstrādes metodes svārstību kustība.

Īpaši precīza slīpēšana ir tradicionāls apstrādes process, kurā tiek veikta slīpēšana ar augstfrekvences nelielām slīpēšanas akmens svārstībām, kuras mērķis ir uzlabot sagataves virsmas kvalitāti. To plaši izmanto daudzās nozarēs, piemēram, gultņu, automašīnu, hidraulikas un pneimatikas nozarē, īpaši gultņu rūpniecībā. Pašlaik tas ir galvenais gultņu iekšējās darba virsmas galīgais apstrādes process.

Kas ir īpaši precīza gultņu apstrāde?

Gultņu superapstrāde, kas pazīstama arī kā superapdare, ir mikroslīpēšanas process. Augstas precizitātes gultņiem parasti gredzena rites virsmai un rites korpusa darba virsmai jābūt īpaši apstrādātai.
Ultra-apdares apstrādei ir dažādas apstrādes iekārtas, apstrādes principi nav vienādi, lai sasniegtu ģeometriskās precizitātes prasības, virsmas kvalitātes prasības, ir jāņem vērā aprīkojums, instrumenti, slīpēšanas akmens, slīpēšanas šķidrums un pat slīpēšanas procesa gultnis. valsts daļām.

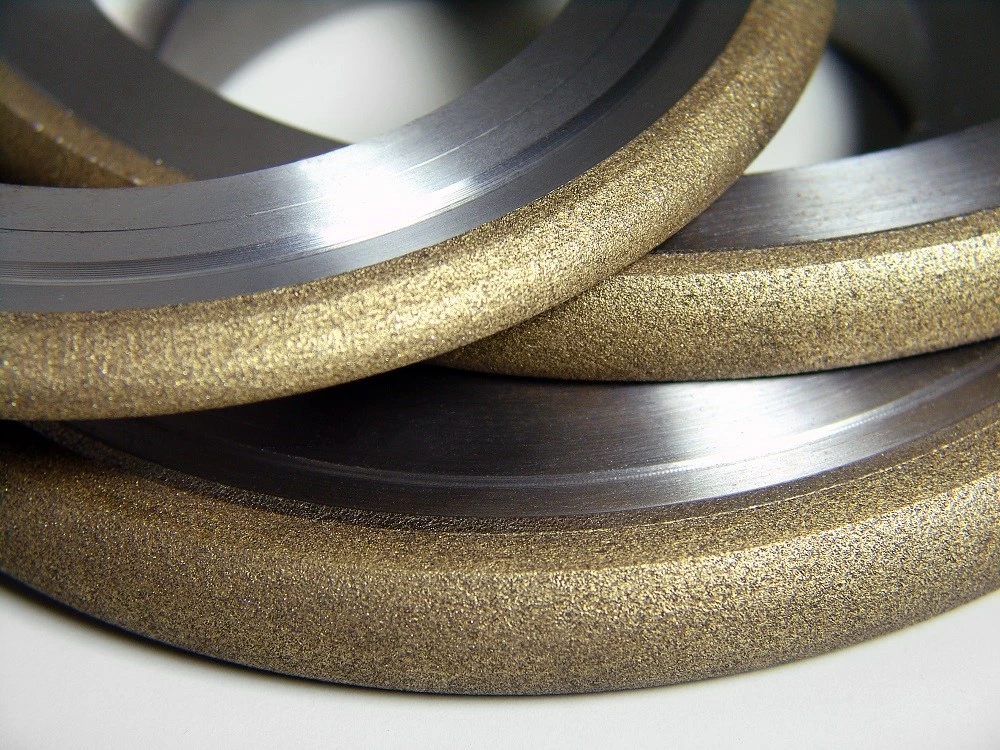

Moresuperhard piedāvā pilnu slīpripu klāstu ID, OD, bezcentra slīpēšanai, superfinishing un pārklāšanai, kā arī dimanta un CBN slīpēšanas instrumentus gultņu gredzenu un profilēšanas riteņu slīpēšanai.

Kāda ir gultņu īpaši precīzas apstrādes loma?

Ritošo gultņu ražošanas procesā īpaši precīza gultņu gredzenu apstrāde ir procesa beigās, lai samazinātu vai novērstu apļveida novirzes slīpēšanas mantojumu, labotu kanāla kļūdas formu, precizētu tās virsmas raupjumu, uzlabotu fizikālās un mehāniskās īpašības, samazinātu virsmu. gultņu vibrācijai un troksnim, uzlabo gultņa kalpošanas laiku, ir svarīga loma, īpaši šādi:
1. Var efektīvi samazināt pulsācijas pakāpi.
Superapdares procesā, lai nodrošinātu, ka slīpas akmens vienmēr iedarbojas uz smaili un nesaskaras ar tekni, kontakta loks starp slīpo akmeni un apstrādājamo priekšmetu ir lielāks vai vienāds ar virsmas rievojumu viļņa garumu. no sagataves. Tādā veidā smailes kontaktspiediens ir lielāks, un izliektā virsotne tiek noņemta, tādējādi samazinot rievojumus.
2. Uzlabojiet lodīšu gultņu sacīkšu ceļa rievas formas kļūdu.
Super precizitāte var efektīvi uzlabot rievas formas kļūdu aptuveni 30% sacīkšu ceļa.
3. Tas var radīt spiedes spriegumu uz superrafinētas virsmas.
Superapdares procesā notiek galvenā aukstā plastiskā deformācija, lai pēc superapdares uz sagataves virsmas veidojas atlikušais spiedes spriegums.

4. Tas var palielināt gredzena darba virsmas kontakta laukumu.

Pēc īpaši precīzas slīpēšanas gultņa gredzena darba virsmas kontakta atbalsta laukumu var palielināt no 15%- 40% līdz 80% – 95% pēc slīpēšanas.

Īpaši precīzas gultņu apstrādes procesa analīze

Īpaši precīzu gultņu apstrādi parasti var iedalīt trīs posmos:

1. Griešana

Kad slīpā akmens virsma un sacīkšu ceļa virsmas saskares raupja izliektā virsotne, mazā kontakta laukuma dēļ spēks uz vienības laukumu ir liels, zem noteikta spiediena slīpakmens vispirms tiek pakļauts "reversās griešanas" efektam. no gultņa apstrādājamā detaļa, tā, ka daļa no slīpā akmens virsmas abrazīvs nost un salauzts, pakļaujot jaunu asu abrazīvu un malu. Tajā pašā laikā gultņa sagataves virsmas izliektā virsotne tiek pakļauta ātrai griešanai, un izliektā virsotne un slīpēšanas pasliktināšanās slānis uz gultņa sagataves virsmas tiek noņemti, griežot un apgriežot. Šis posms ir pazīstams kā griešanas posms, kurā tiek noņemta lielākā daļa metāla pielaides.

2. Gultņa pusgriešanas posms

Apstrādei turpinoties, gultņa sagataves virsma pakāpeniski tiek noslīpēta līdzenai.

Šajā laikā palielinās kontakta laukums starp slīpo akmeni un sagataves virsmu, samazinās spiediens uz laukuma vienību, samazinās griešanas dziļums un vājinās griešanas spēja.

Tajā pašā laikā tiek aizsprostotas poras uz skrāpējuma virsmas, un kauliņš ir daļēji griešanas stāvoklī. Šis posms ir pazīstams kā gultņa apdares pusgriešanas stadija, kurā griešanas pēdas uz gultņa sagataves virsmas kļūst seklākas un parādās tumšāks spīdums.

3. Apdares gultnis
Šo posmu var iedalīt divos posmos: viens ir slīpēšanas pārejas posms; Otrais ir slīpēšana pēc griešanas pārtraukšanas.

Slīpēšanas pārejas posms:

abrazīvās daļiņas no samazinātas, abrazīvās malas ir noslīpētas, šķembu oksīds sāka iegult sliekšņa spraugā, abrazīvs pulveris bloķēja sliekšņa poras, tā ka abrazīvās daļiņas var būt tikai vāja griešana, ko pavada ekstrūzija un pulēšana, tad sagataves virsmas raupjums ir ātri samazināts, slīpā akmens virsmai ir melna skaidu oksīda stiprinājums.

Pārtrauciet slīpēšanu:

Ja eļļas akmens un sagataves berze ir bijusi gluda, saskares laukums ir ievērojami palielināts, spiediens ir samazinājies, abrazīvs nav spējis iekļūt eļļas plēvē un sagataves kontaktā, kad atbalsta virsmas eļļas plēves spiediens un slīpā akmens spiediens ir līdzsvaroti, smilšakmens peld. Eļļas plēves veidošanās laikā šajā laikā nav griešanas efekta. Šis posms ir unikāls ultra-apdarei.
